农渠水测量智能一体化闸门 农业灌溉测控闸门槽闸板闸

设备介绍

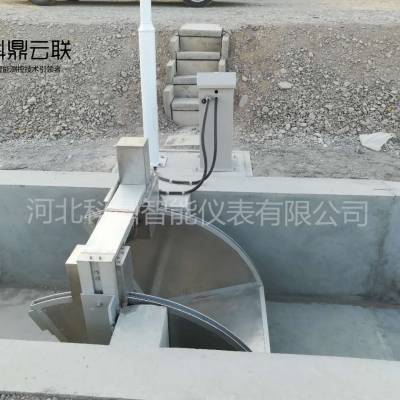

    智能测控一体化槽闸是集流量测量和智能控制于一体的闸门，其规格***，以适应不同需求，如农田 出水口的水流控制和计量；控制和调节明渠渠系水位、流量等。

    智能测控一体化槽闸集***的流量计量、***闸门控制、全太阳能驱动和无线通讯功能于一体，通 过对瞬时流量和总流量的记录，提供***的用水记录。智能测控一体化槽闸通过高强度***提升链条，根 据用户的设定和灌溉需要***控制闸门开度，达到***控制流量的目的

工作原理

      智能测控一体化槽闸运用非接触式管道超声波传感器来进行上、下游水位测量，水位计在测得自由流水位高度的情况下，通过Modbus协议传输给下位机，下位机程序通过数据分析处理得出***数值。将该数值传输给数据库，在数据库中套用我公司多年来的明渠流量测量经验计算公式，运用水位高度、闸门开度（翻板翻起角度）、管道内径、渠道水温温度、误差变量、经验变量等一系列数值***终得到了当前的瞬时流量值。

设备特点

（1）测控一体化槽闸，是***的流量测量及流量控制设备，其流量测量***度在实验室可达±2.5%。

（2）可通过传感器系统监控传输所有闸门相关信息，并通过互联网远程监控实时数据和历史数据， 也可以通过通讯系统为自动化设备提供网络监控信息。

（3）测控一体闸门完全由太阳能供电系统驱动，并为闸门的动力系统配备了***动力调节程序使 其具有无间断的电力供给。

（4）***水位传感器，精度±3mm。

（5）闸门型材选用高质量航空铝合金材质 ，材质质量轻、焊接性能和耐蚀性优良。

（6）闸门在现场安装时只需安装在预制闸框中，无需砌***的闸室。

（7）闸门配有机械保护、程序保护、电路保护三重保护，闸门在运行中有异物卡滞、超出行程、电 流过载、电源短路等问题都可以及时作出判断，减少对系统的破坏性

配套设备:

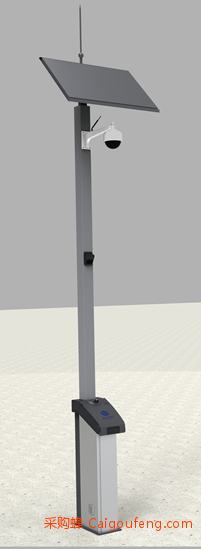

       闸门控制总成是所有智能测控一体化闸门的控制核心，具有数据采集、数据处理、数据交互、闸门控制、现地显示等功能。总成框架由铝合金型材、钣金、压住型材等组成，具有强度高、轻量化、科技感的特点。

       闸门控制总成内置驱动模块、控制模块、通讯模块、电源模块、显示操作模块、监控模块等，高度集成化的布局结构和良好的人机交互功能，在小型化的同时，保证了功能的***性和操作人员控制的舒适性。

       集成了监控装置和内置GPS定位功能，敦实又不粗笨的结构，在荒无人烟的野外，为设备的安全性、防盗防破坏能力提供了***支持。

设备参数
